[ラズパイ]オリジナルUPS

ラズパイ版CTIサーバ用に、オリジナルのUPSを開発しました。もちろん他の用途にも利用できます。専用ケースも準備しました。

仕様概略

  • 電気二重層キャパシタを利用したラズベリーパイ専用のUPSです。停電時に安全にシャットダウンすることを目的としています。
  • 大容量の電気二重層キャパシタを2個使用して、停電時の電源としています。
  • キャパシタが満充電であれば、停電時に約40秒間の電源供給ができますので、通常の用途であればラズベリーパイを余裕をもってシャットダウンすることができます。
  • 停電時に短絡するフォトカプラ―出力を用意しました。それを利用してラズベリーパイへシャットダウン信号を送ることができます。


オリジナルUPSスペック

項目 スペック
入力電源 DC9V/1A(ACアダプタ、φ2.1センター+)
出力電圧 DC5V/1A(ヘッダピンからラズパイに電源供給します。高負荷のラズパイでは能力不足になる場合があります
バックアップ時間 最大40秒(5V/0.5A)
瞬断時間 20msec以内(5V/0.5A、キャパシタ電圧4V以上)
シャットダウン出力 フォトカプラ(停電時に短絡。任意のGPIOに接続可能)
状態表示 LED1:運転中点灯
LED2:キャパシタ電圧3.9V以上で点灯
キャパシタ電圧測定端子あり
タクトスイッチ フォトカプラ出力と並列接続

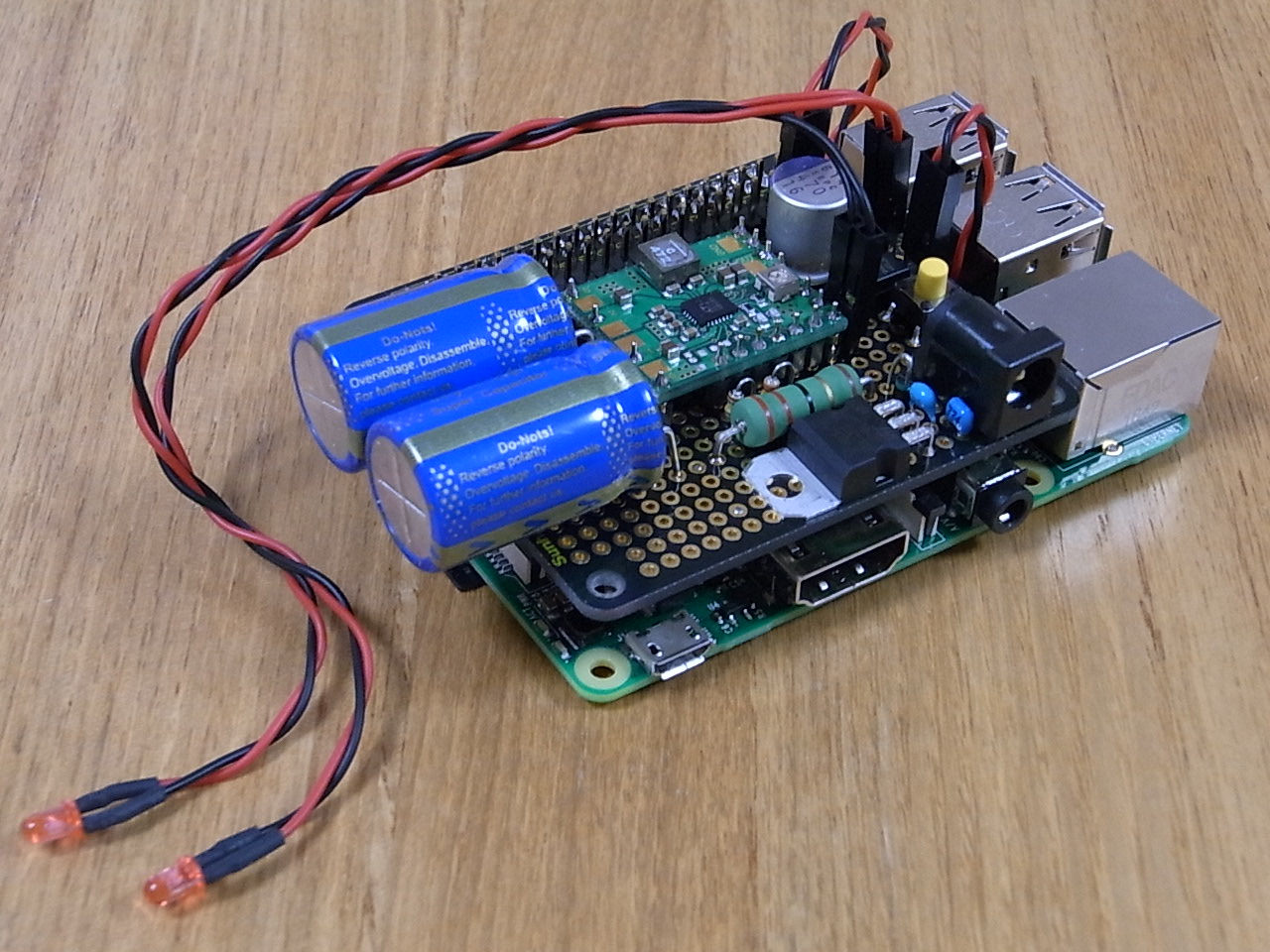

外観

  • ケース、UPS基板は開発中のものです。


制限事項

  • 通常のUPSと同様、放電後は充電が完了するまでUPSの動作はしません。最低でも10分程度は充電することが必要です。

購入方法と価格

  • 現在準備中です。



2017/08/15 ラズパイ版   office
Tag:新製品
